無接觸式支付
輕松部署

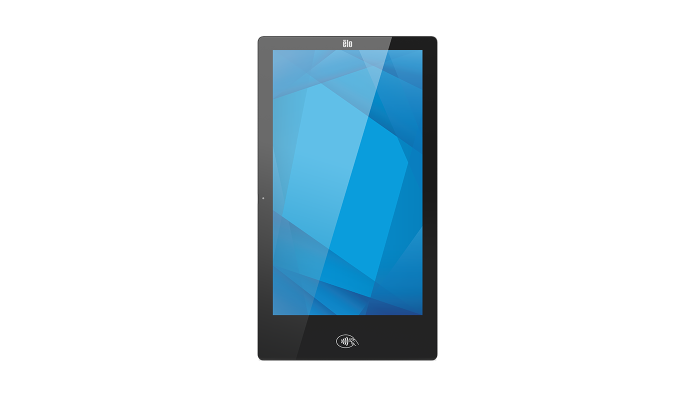

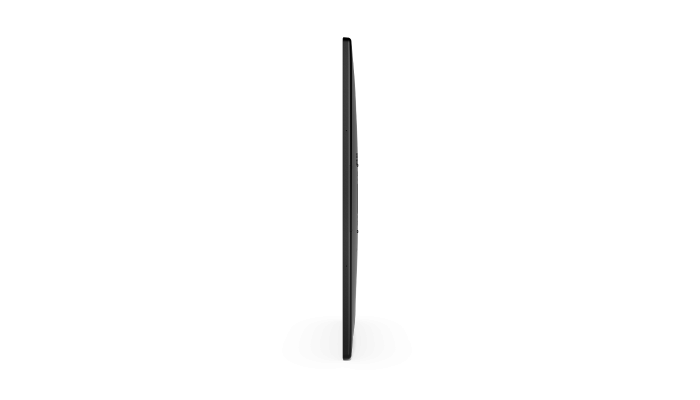

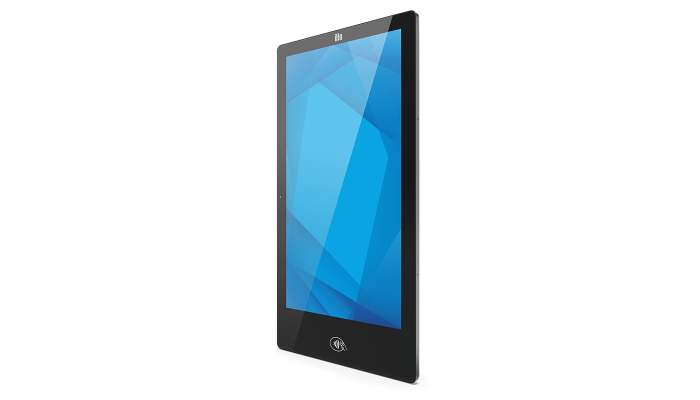

Elo Pay 22"
'一碰即付'觸控一體機
使用基于I系列4.0觸控一體機的Elo Pay 22”集成支付解決方案，
探索無縫式交易體驗。 Elo Pay 22”助力打造用戶友好性更高的自助
服務平臺，配備FHD全高清觸摸顯示屏，內置NFC無接觸式支付通道，
搭載Android 12操作系統和高通SD660處理器。
更大屏&更智能
22寸觸控顯示器
使用Elo Pay 22寸觸屏顯示屏，更好地提升顧客的支付
體驗。全面屏設計視野更開闊，互動更輕松，
讓每一次交易都變得更流暢、更快捷。
打造定制化自助服務解決方案
從自助點餐、購票取票到自助值機等等，部署自助服務
從未如此簡單。Elo Pay 22” 可搭配各種支架(包括受歡迎的，

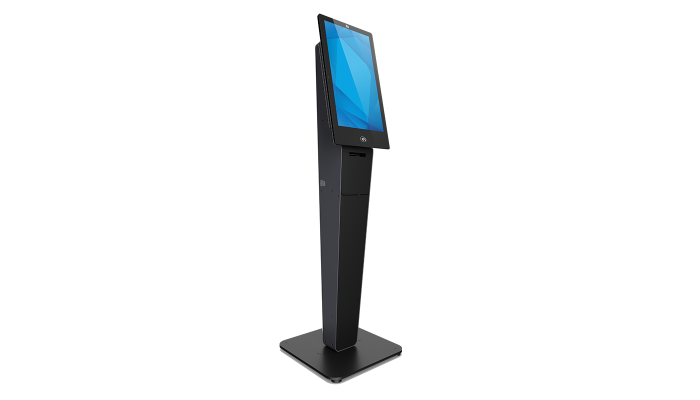

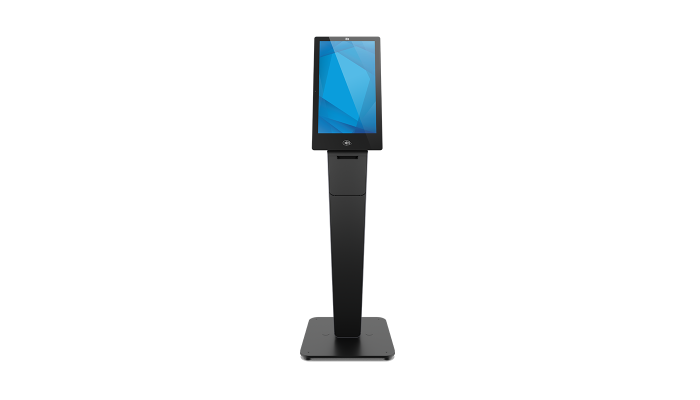

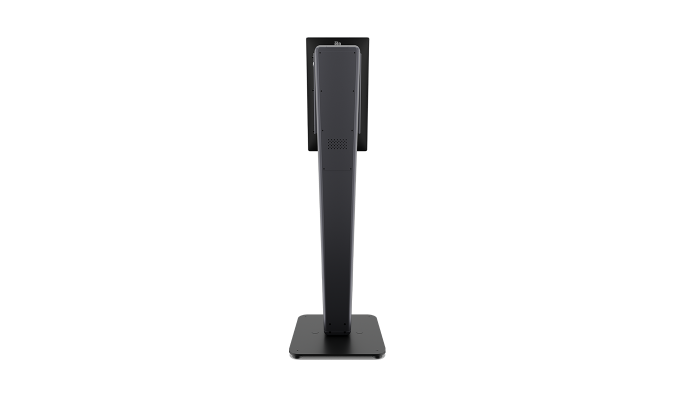

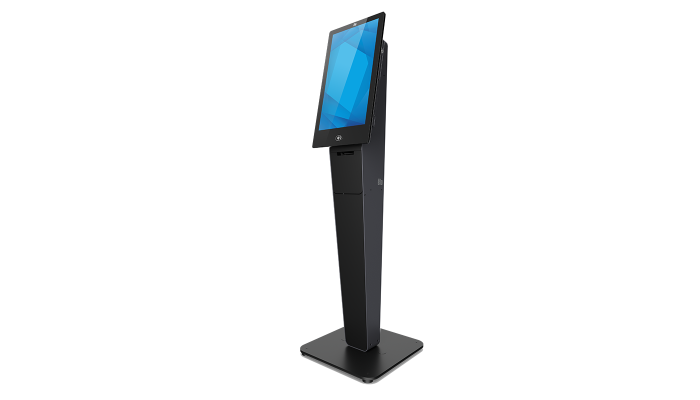

Wallaby系列)，來創建滿足業務所需求的自助解決方案。
通用模塊化設計
VESA安裝
內置通用VESA孔，輕松安裝Elo Pay 22"觸控一體機——
可與各種支架，包括支架、立柱架、壁掛架或底座相適配。
設備遠程管理，
何不試試NetLive
NetLive讓企業遠程部署和安全管理整個設備網絡，
無論是Windows、Android還是Linux系統，
不管在全球各地，都可輕松實現。
-
遠程部署內容和安全管理設備
-
開箱即用的無縫體驗，幾秒鐘
內設備配置完成 -
利用Elo Home在I系列觸控一體機上
創建自定義的多應用程序界面
部署Android應用，
就用Elo EssentialEdge.?
易于使用的開發工具包，強大的管理工具，可靠的生命周期管理和
安全性，Elo可幫助 搭建和運行您所需的解決方案，安全通用，
為您提供方便和熟悉的操作界面。
OS 360 – 每月進行安全更新，確保設備安全
無縫配置 –利用NetLive或Google Zero Touch 輕松設置
您的設備
Elo OEMConfig – 在Android MDM 平臺上可快速
獲得Elo專有API的支持，隨著新版本的推出，將為您
節省更多時間
規格
-
技術
產品料號
E574316
外殼顏色
黑色
觸控技術
PCAP (TouchPro® 投射式電容)-10點觸控
處理器
Qualcomm Snapdragon SDA660
內存 (RAM)
4GB
存儲
64GB
操作系統
Android 12 預裝 Google Play Services
對角線
21.5 英寸對角線，有源矩陣 TFT LCD (LED)
長寬比
16:9
有效顯示區域 (mm)
18.74" x 10.54" / 476 mm x 268 mm
分辨率
1920 x 1080 @ 60Hz
色彩
8位 (1670萬)
亮度 (標準)
LCD 面板: 250 尼特
TouchPro PCAP: 215 尼特響應時間 - 總計 (標準)
14 ms
對比度
1000:1
可視角度
水平: ±89° 或 178° 總計 / 垂直: ±89° 或 178° 總計
I/O端口
1x USB 3.0 (900mA)
USB-C 輸出*
Micro SD 卡槽
GPIO
以太網 1x LAN (千兆位)
DC電源輸入
*使用標準65W電源適配器時，USB-C最高可支持7.5W。當使用可選的90W電源適配器時，USB-C可支持功率高達27W。具體請參見用戶手冊NFC
前面NFC天線
NFC logo提供可編程白色LED背光指示
兼容SoftPOS外圍安裝
3 x micro-USB 2.0 Elo Edge Connect端口
一個端口支持1.2A，其它兩個端口支持500mA攝像頭
8MP，最高分辨率：1920x1080 30fps，自動對焦，對焦范圍：>10cm
無線
802.11a/b/g/n/ac + 藍牙 5.0
音頻端口
2x內置模擬麥克風
揚聲器
2x 0.8W
電源
交流輸入電壓：100-240 VAC
輸入頻率：50-60 Hz
電源適配器（配件盒中已含）功耗 (標準)
開機: 19.8W
關機: 0.4W
休眠: 4.4W尺寸
23.06" x 12.78" x 1.17" / 585.6 mm x 324.7 mm x 29.7 mm
運輸尺寸
27.05" x 7.17" x 16.54" / 687 mm x 182 mm x 420 mm
重量 (不含包裝)
9.1 lbs / 4.1 kg
重量 (含包裝)
15 lbs / 6.8 kg
工作溫度
0°C 至 40°C / 32°F 至 104°F
儲存溫度
-20°C 至 50°C / -4°F 至 122°F
濕度
工作: 20% 至 80%
儲存: 5% 至 95%機構認證
UL/cUL (US)
FCC (US)
IC (Canada)
CE (Europe)
CB (International)
VCCI, MIC (Japan)
RCM (Australia)實時時鐘
鋰紐扣電池
MTBF
50,000小時演示
安裝選項
VESA 75mm 和 100mm
質保
2年
延保選項
3年質保 OS 360 - Elo P/N: E873133
3年質保 – Elo P/N: E819394
4年質保 – Elo P/N: E819598
5年質保 – Elo P/N: E819795
3年質保 + ADP – Elo P/N: E130329
4年質保 + ADP – Elo P/N: E130530
5年質保 + ADP – Elo P/N: E130719
2年質保 + AUR – Elo P/N: E819985
3年質保 + AUR – Elo P/N: E820186
4年質保 + AUR – Elo P/N: E820388
5年質保 + AUR – Elo P/N: E820582
2年質保 + AUR + ADP – Elo P/N: E131490
3年質保 + AUR + ADP – Elo P/N: E131674
4年質保 + AUR + ADP – Elo P/N: E131859
5年質保 + AUR + ADP – Elo P/N: E132053密封性
觸控屏密封至LCD
包裝內含
Elo Pay 22" 觸控一體機
1x 電源適配器
快速安裝指南
蓋板螺絲(位于電源/以太網槽內)
*如需配置歐標線或美標線，下單時請在訂單上標注可選外設
磁條閱讀器 (MSR) – Elo P/N: E001002
指紋識別儀 – Elo P/N: E134286
2D條碼掃描器 (SE2707) – Elo P/N: E393160
2D條碼掃描器 (SE4720) – Elo P/N: E384627
2D條碼掃描器 (SE4107) – Elo P/N: E245047
MagTek eDynamo 刷卡機- E375343
安智公司RP457c 刷卡機 (音頻插孔, BT, USB) - E586981
安智公司RP457c 刷卡機 (BT, USB) - E710930
狀態指示燈 (微型USB連接) - Elo P/N: E644767
3D攝像機 - Elo P/N: E534879
網絡攝像頭 - Elo P/N: E201494
擴展模塊 – Elo P/N: E809509
RFID - Elo P/N: E673037支架，支架和套件
壁掛支架套件 – Elo P/N: E143088
貨架安裝底座 (75mm 要么 100mm VESA) - Elo P/N: E043382
地面直立支架 (75mm 要么 100mm VESA) - Elo P/N: E048069
圓柱底座– 12寸(75mm 要么 100mm VESA) - Elo p/n: E047663
圓柱底座– 18寸(75mm 要么 100mm VESA) - Elo p/n: E047864
圓柱安裝底座 (75mm 要么 100mm VESA) - Elo p/n: E045151
Wallaby? 自助式桌面一體機 (75mm 要么 100mm VESA) - Elo P/N: E421137
Wallaby? 自助式落地一體機 (75mm 要么 100mm VESA) - Elo P/N: E421325 + E797162
65W 電源線更換套件（NA和EU電源線和電源模塊）- Elo P/N: E514304
90W 電源線更換套件（NA和EU電源線和電源模塊）- Elo P/N: E413579
纖薄型自助一體機桌面支架 (75mm 要么 100mm VESA) - Elo P/N: E514693
纖薄型自助一體機落地支架 (75mm 要么 100mm VESA) - E514881 + E515260
電纜替換套件 (美標&歐標電源線) – Elo P/N: E512363
