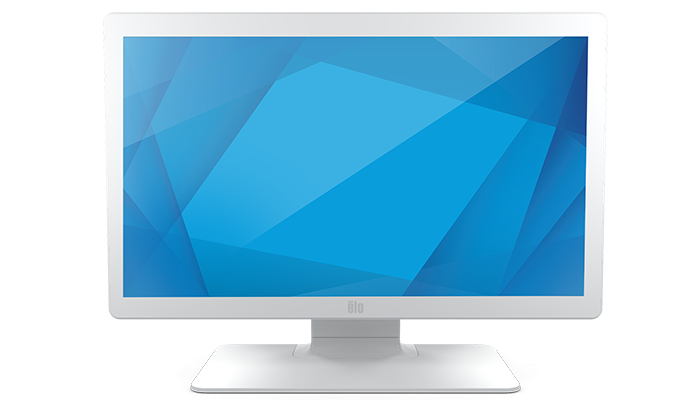

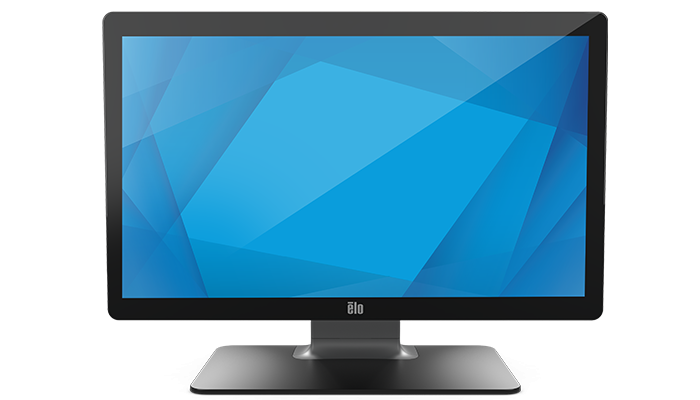

2403LM 24寸醫療級觸控顯示器

如何購買

DICOM標準醫用級觸控屏顯示器

03系列醫療級觸控屏顯示器將先進的觸控屏技術與DICOM Part 14標準相結合，幫助增強醫療專家的臨床檢查能力，同時提高與患者的交互。Elo觸控屏顯示器外型緊湊，設計時尚，適用于EMR文檔記錄、圖像查看、臨床協作、化驗室和藥房?jī)?nèi)的部署以及集成到各類醫療設備中。

IP-54防水等級

密封性高，防污、防塵、抗濺，性能卓越、易于消毒。

IEC 60601

電源符合IEC 60601。

DICOM 14

圖像呈現精準、一致，保證可靠的醫療判斷。

集成觸控

TouchPro® PCAP 10點觸控技術，媲美平板電腦使用體驗，即使戴上干、濕手套仍可正常使用。

售后無憂

3年標準質保，可選EloCare服務。

易于清潔

屏幕易于清潔，提高了醫護人員和患者的安全性

了解更多

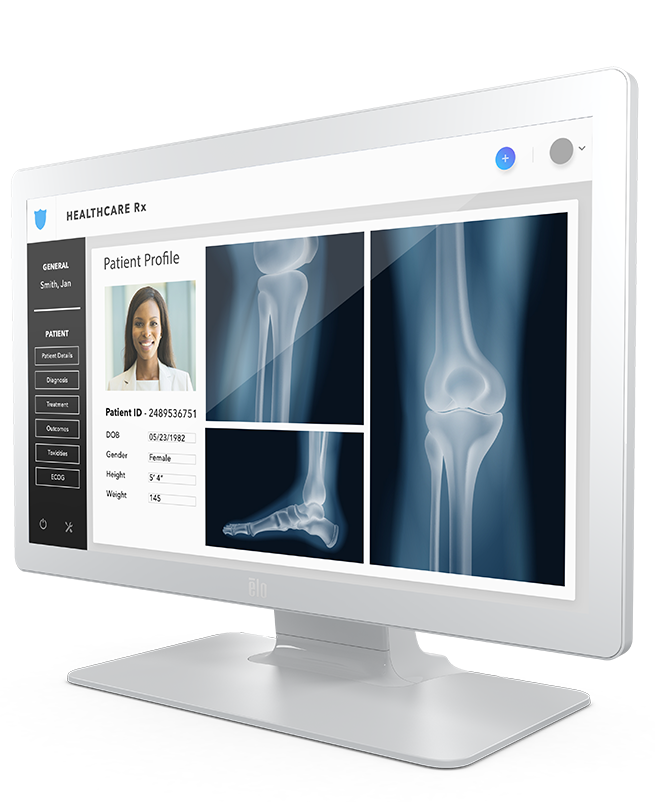

DICOM 14 - 確保影像顯示質量

03系列醫療顯示器為臨床檢查提供更精確的圖像顯示。為了確保醫護人員和患者可以查看清晰、準確和一致的醫學圖像，在出廠前將根據AAPM的輔助顯示準則對顯示器進行逐臺預校準，以符合DICOM 14 GSDF標準。

觸控技術促進臨床工作流程

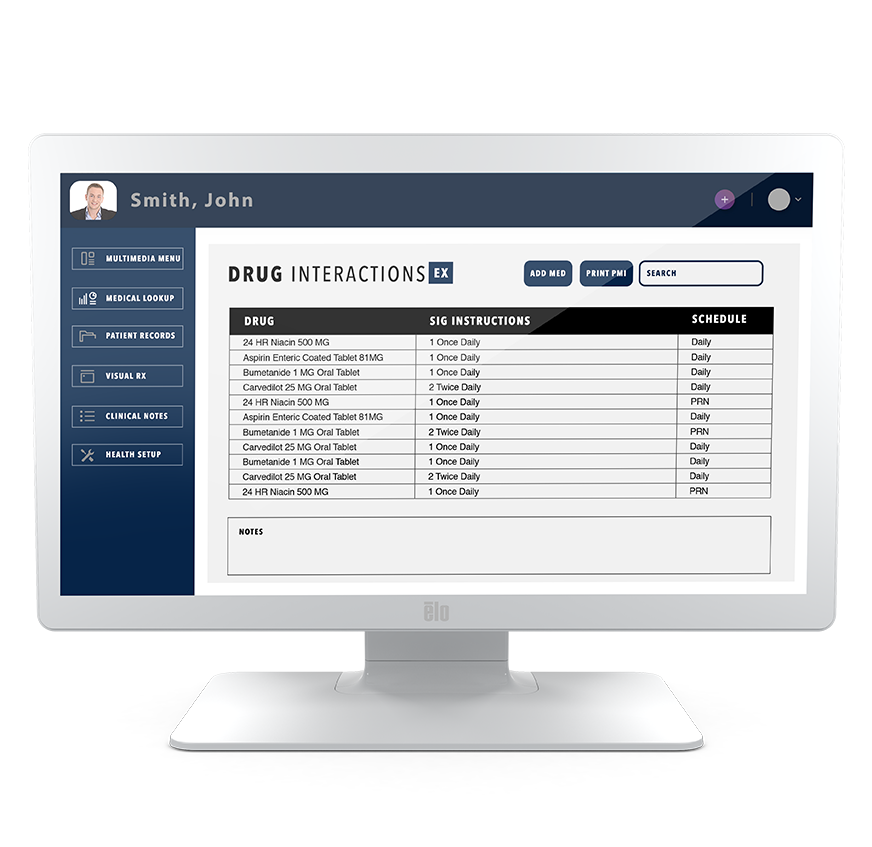

無論是分析X光片和CT掃描，還是檢查生命體征、化驗室結果以及病史，將觸控屏技術添加到臨床工作中，可提高醫療效率，同時改善患者和醫護人員的體驗。

專為醫療保健應用打造

03系列醫療級觸控屏顯示器可靈活安裝并使用于各種醫療環境，加強患者與醫護人員之間的交流互動。

護士站

病房

化驗室

藥房

手術室

醫療車

顯示的設備-具有Elo醫療級顯示器的Rosa

醫療設備已就緒

Elo擁有完整的觸控技術和全系列顯示器解決方案，可以幫助開發和定制醫療設備產品，包括呼吸機、麻醉機、診斷顯示器、藥物分配器等。Elo產品經久耐用、觸控靈敏，非常適合無論手術室、病房或者化驗室等任何醫療保健的環境。

易于配置

靈活安裝

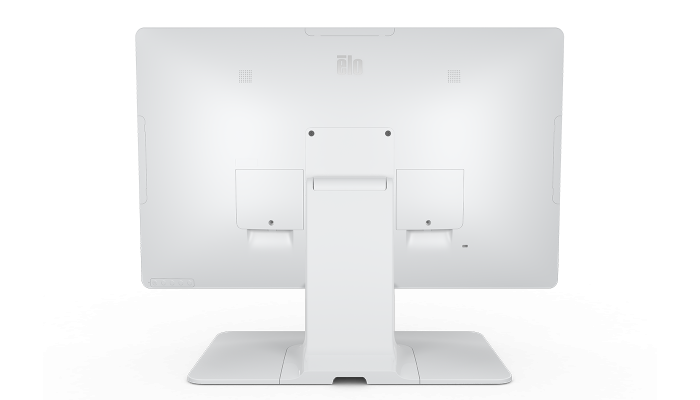

每臺顯示器配備VESA孔型設計，方便安裝到各種支架、臂掛架、墻面或醫療推車上。

隱私保護

可選防窺膜，在查看私人健康信息或較為敏感的管理數據時提供隱私保護作用。

人體工程學

可添加手柄，輕松地將顯示器移動或旋轉到合適的方位。

樣式統一，多種尺寸

19"

22"

24"

27"

該產品不是FDA批準的“醫療設備”或其他產品，并且不符合ISO-13485。根據預期用途，可能需要其他證明。

規格

技術

產品料號

TouchPro PCAP 白色帶支架 - E659395
TouchPro PCAP 黑色帶支架 - E659195
TouchPro PCAP 白色不帶支架 - E381452
TouchPro PCAP 黑色不帶支架 - E381251

外殼顏色

白色或黑色

觸控技術

PCAP (TouchPro® 投射式電容)-10點觸控

對角線

23.8 英寸對角線，有源矩陣 TFT LCD (LED)

長寬比

16:9

有效顯示區域 (mm)

20.75" x 11.67" / 527.04 mm x 296.46 mm

分辨率

1920 x 1080 @ 50, 60Hz

其他支持的分辨率

640 x 480 60Hz
640 x 400 70Hz
720 x 400 70Hz
800 x 500 60Hz
800 x 600 56Hz, 60Hz
1024 x 768 60Hz
1280 x 720 @ 58Hz, 60Hz
1280 x 800 60Hz
1280 x 1024 60Hz
1366 x 768 60Hz, 60Hz RB
1440 x 900 60Hz, 60Hz RB
1680 x 1050 60Hz, 60Hz RB

可視角度

水平: ±89° 或 178° 總計 / 垂直: ±89° 或 178° 總計

色彩

1670萬

亮度 (標準)

LCD 面板: 250 尼特
TouchPro PCAP: 225 尼特

響應時間 - 總計 (標準)

16 毫秒

對比度

1000:1

觸控接口

USB，串口（VGA）

表面處理

抗眩光

屏幕菜單 (OSD)

可通過底部的開關進入

控制：菜單，電源，上，下，選擇

設置：亮度，對比度，時鐘，相位，水平位置，垂直位置，自動調整，長寬比，清晰度，色溫，OSD超時，OSD語言，音量，靜音，調用默認值，音頻選擇，電源指示燈，Touch Thru，觸控接口，DICOM

語言：英語，法語，意大利語，德語，西班牙語，簡體中文，繁體中文，日語，韓語，俄語

鎖定：OSD，電源

I/O 端口

VGA（E810917支持RS232觸控）
HDMI
組合插孔
DC插座
USB Type B
USB 2.0 Type A
4x Micro USB

揚聲器

2 x 2W 內置揚聲器

視頻輸入格式

VGA (包含VGA DE-15 (DB-15) 插頭電纜)
HDMI (包含HDMI電纜)

視頻輸入頻率

水平: 30 - 82 KHz
垂直: 50 - 75 Hz

功耗 (標準)

顯示器+ AC / DC適配器
開（默認-75％亮度)：15.68 W
開（標準-100％亮度)：17.33 W
睡眠：1.09 W
關閉：0.24 W

輸入電壓

12VDC +/- 5%
100-240VAC, 50/60Hz

輸入接口

同軸電源插座（2.1mm針外徑，6.4mm筒內徑)

外圍安裝

4個Micro USB側面端口（頂部，底部，左側，右側)

顯示器尺寸 (含底座)

17.04" x 22.62" x 9.17" / 432.9 mm x 574.6 mm x 233 mm

運輸尺寸

20.71" x 26.77" x 12.52" / 526 mm x 680 mm x 318 mm

重量 (不含包裝)

帶支架: 21.58 lbs / 9.80 kg
不帶支架: 14.73 lbs / 6.69 kg

重量 (含包裝)

帶支架: 28.45 lbs / 12.92 kg

工作溫度

0°C 至 40°C / 32°F至 104°F

儲存溫度

-20°C 至 60°C / -4°F 至 140°F

濕度

工作: 20% 至 80%; 儲存: 10% 至 95% (最高濕球溫度38.7℃)

密封性

觸控屏密封至邊框
觸控屏密封至LCD

MTBF

50,000小時演示

安裝選項

VESA 4孔100mm安裝接口，位于顯示器后部

質保

3年

延保選項

4年質保 - Elo P/N: E898247
5年質保 - Elo P/N: E898449
3年質保 + 優先置換 - Elo P/N: E898648
4年質保 + 優先置換 - Elo P/N: E894921
5年質保 + 優先置換 - Elo P/N: E895125

機構認證

加拿大CUL，IC
中國CCC
歐洲CE
韓國KCC
臺灣BSMI
美國FCC，UL
日本VCCI
國際CB
澳大利亞RCM
俄羅斯EAC
墨西哥CoC
RoHS，中國RoHS，WEEE，REACH
印度 BIS

UL:?AAMI /ANSI ES60601-1:2005/(R)2012 和 A1:2012, C1:2009/(R)2012 和A2:2010/(R)2012/IEC 60601-1 Ed. 3.1?
cUL:?(CAN/CSA-C22.2 NO. 60601-1:14 /IEC60601-1 Ed. 3.1
CB：IEC 60601-1：2005 + A1：2012（Ed。3.1）
CE：IEC 60601-1-2：2014（Ed.4）
風險管理：ISO 14971：2007 + EN ISO 14971：2012
可用性：IEC 60601-1-6：2010 + A1：2013（Ed.3.1），IEC 62366：2007 + A1：2014（Ed.1.1）

DICOM

DICOM Part 14（AAPM輔助顯示）

IP防護等級

IP54整機

防撞等級

IK06

電源線

北美電纜 - C13 - Elo P/N: E593865
澳洲電纜 - C13 - Elo P/N: E594067
歐洲電纜 - C13 - Elo P/N: E594264
韓國電纜 - C13 - Elo P/N: E594466
中國電纜 - C13 - Elo P/N: E594670
臺灣電纜 - C13 - Elo P/N: E594869
日本電纜 - C13 - Elo P/N: E793799

包裝內含

觸摸顯示器，快速安裝指南，EEI標簽，電源模塊 (E323104)，NA電源線，EU電源線，VGA線，HDMI線，USB線，音頻線，3x束帶，DICOM校準表

可替換DC電源

電源模塊 - 65W - Elo P/N: E593253

可選外設

磁條閱讀器 (MSR) – Elo P/N: E001002
磁條閱讀器 (白色 MSR) – Elo P/N: E352392
PCAP手寫筆 - Elo P/N: E066148
防窺屏24英寸Elo P / N：E352977
Elo 線控器 - 1套 - Elo P / N：E352196

支架，支架和套件

壁掛支架套件 – Elo P/N: E143088
貨架安裝底座 (75mm 要么 100mm VESA) - Elo P/N: E043382
圓柱安裝底座 (75mm 要么 100mm VESA) - Elo p/n: E045151
1.8m 線纜套件 - Elo p/n: E408193
Elo 立架 2402/3-2702/3 - 黑色 - Elo P/N: E509844
Elo 立架 2402/3-2702/3 - 白色 - Elo P/N: E510042
